Un système d'objets pour la réalité augmentée industrielle

01.Brief

DIOTA

Design produit

DIOTA accompagne les industriels dans l’optimisation des processus grâce aux technologies numériques (réalité augmentée, scanner 3D, jumeau numérique, IA, etc.). Nous les avons accompagnés dans l’amélioration de WAND : une caméra de précision qui permet une prise d’images sur les chaînes d’assemblage de produits complexes, notamment dans le secteur aéronautique. La caméra WAND est pensée comme une extension du logiciel de réalité augmentée. Avec cette nouvelle version de WAND, l’utilisateur peut filmer des espaces contraints difficiles d’accès, bénéficier d’un poste de travail ergonomique et obtenir des images parfaites.

"Nos produits doivent devenir indispensables."

Agence design produit Montpellier présentation produit Wand

02.
Développer un système d'objets

Les deux modules élémentaires (caméra et commande) s’accompagnent d’une famille d’accessoires pour s’adapter aux différents cas d’usages à la manière des caméras d’action type GoPro. Cette architecture permet de facilement faire évoluer le produit pour répondre à de nouveaux besoins et de personnaliser les accessoires pour chaque client, voire pour chaque utilisateur.

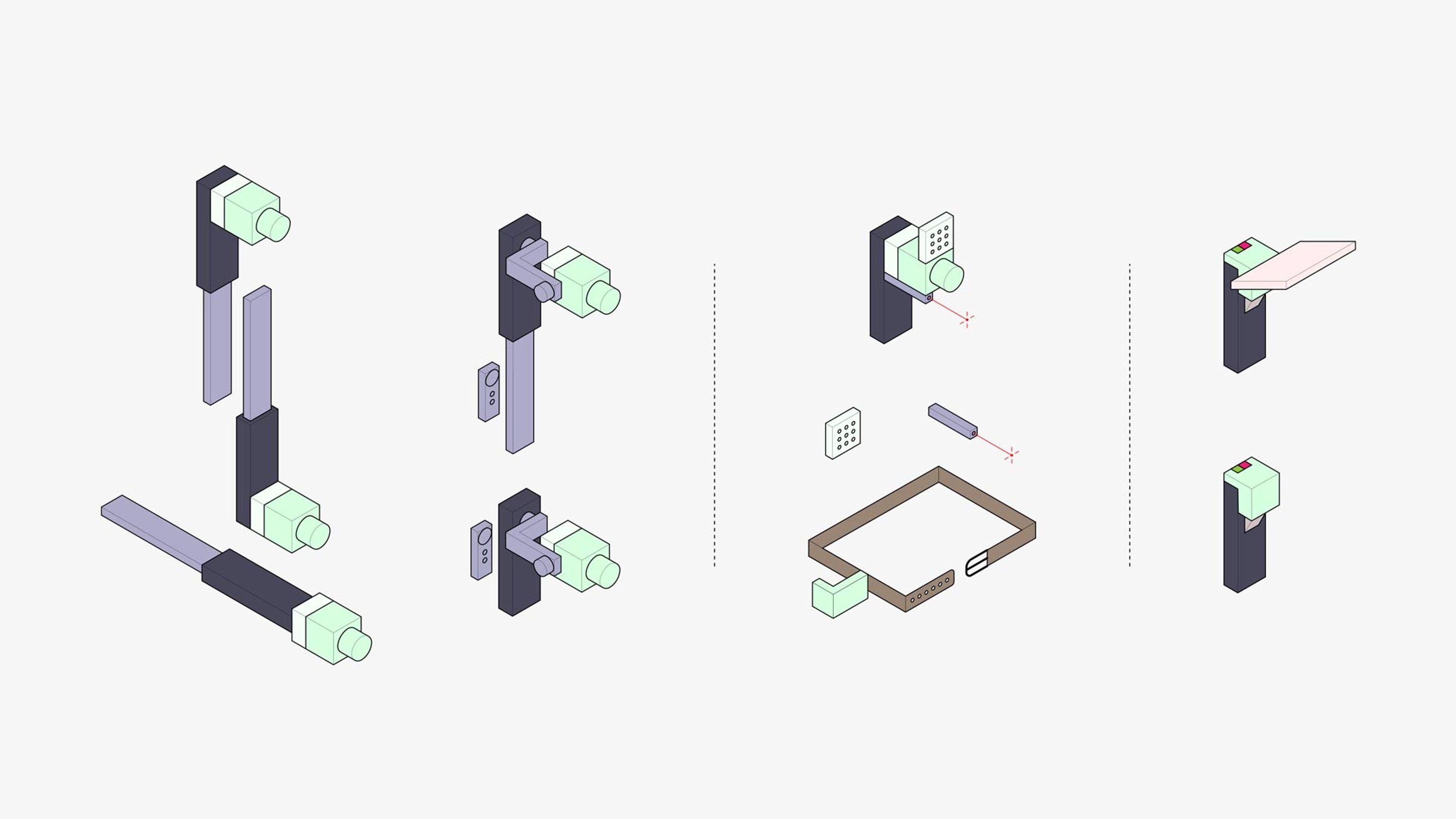

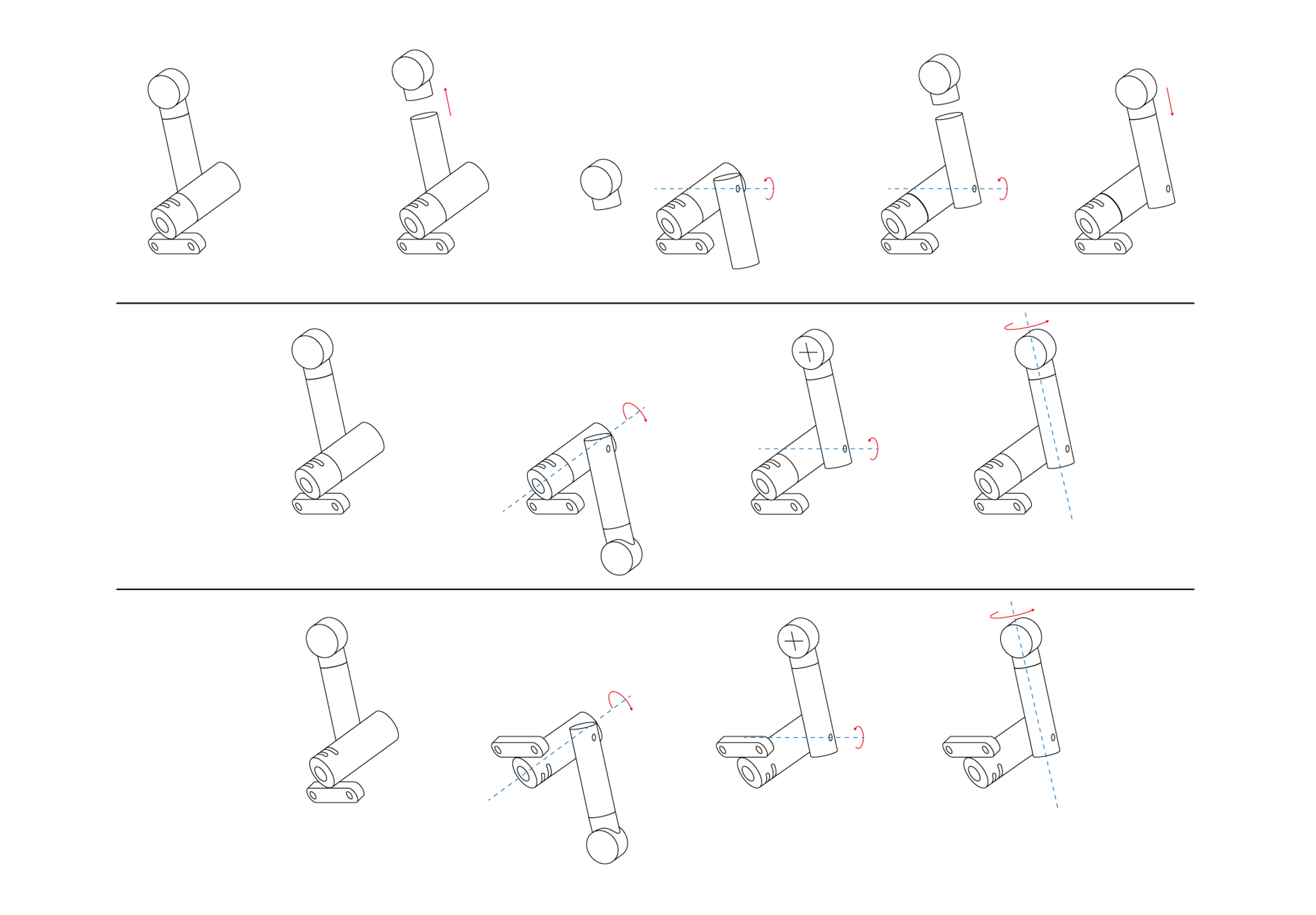

Agence design produit Montpellier schéma configurations Wand

WAND est un système d’objets. Les deux modules élémentaires (caméra et commande) s’accompagnent d’une famille d’accessoires pour s’adapter aux différents cas d’usages à la manière des caméras d’action type GoPro. Cette architecture permet de facilement faire évoluer le produit pour répondre à de nouveaux besoins et de personnaliser les accessoires pour chaque client, voire pour chaque utilisateur.

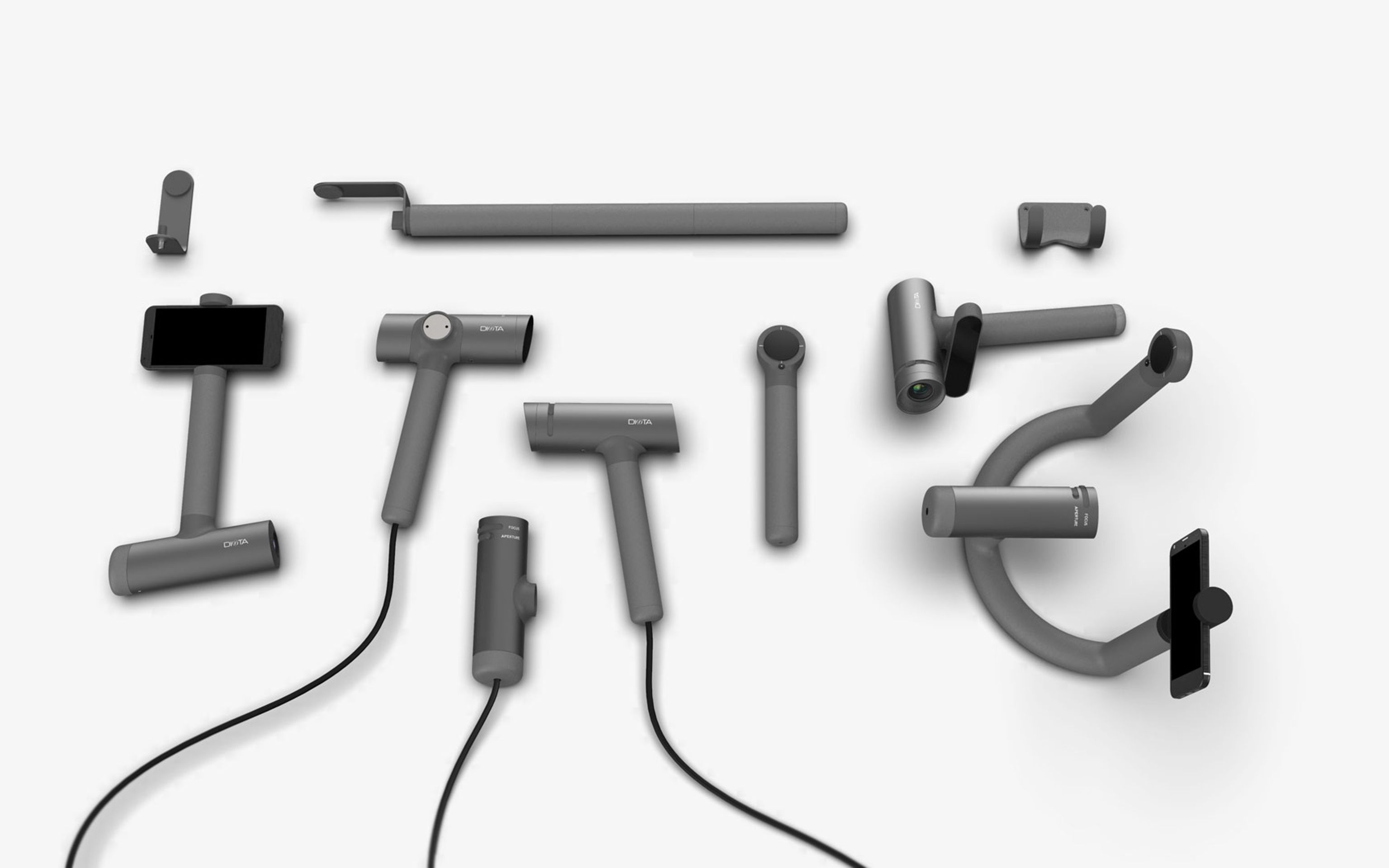

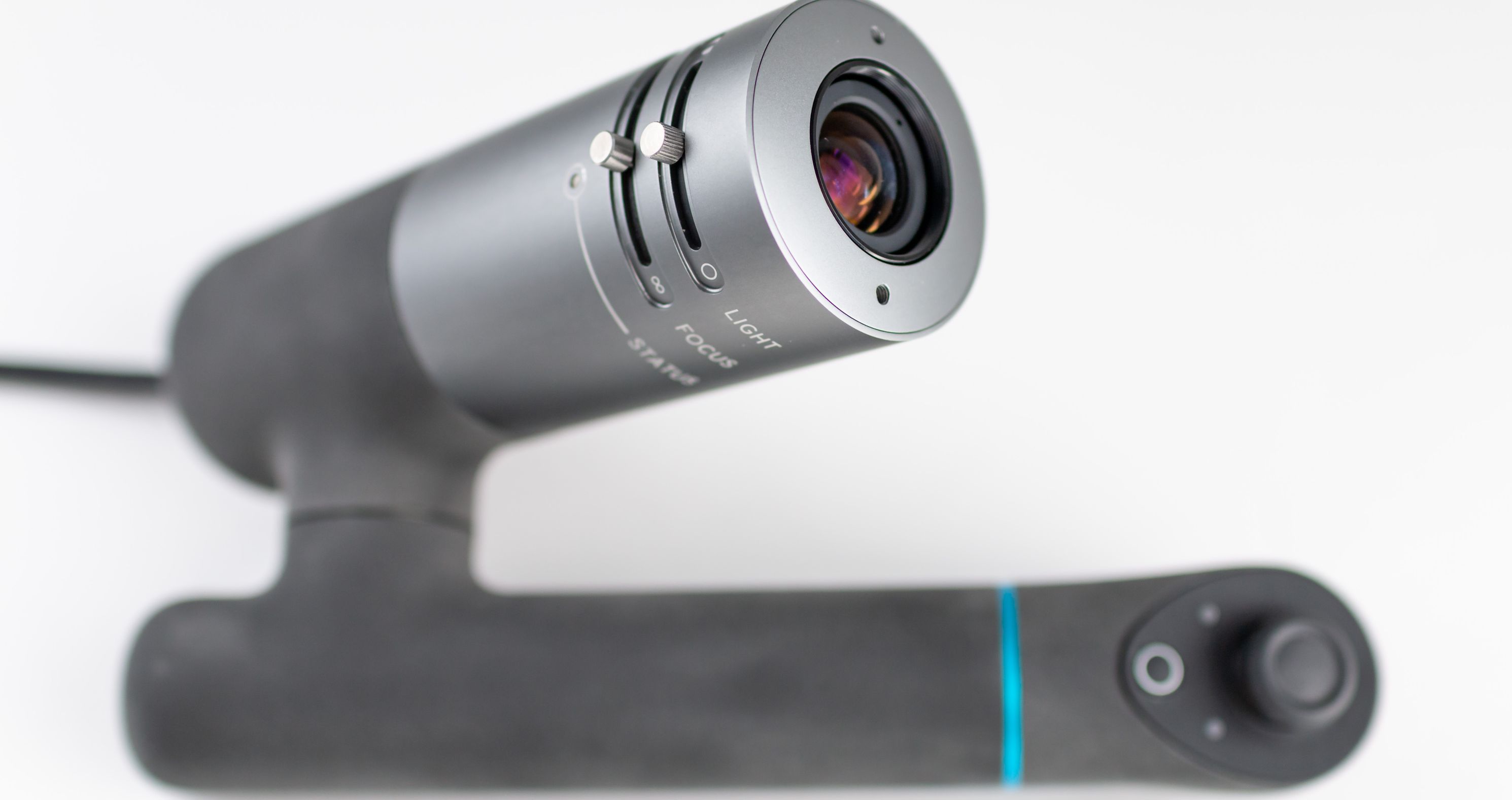

Agence design produit Montpellier rendu 3D Wand

03.
Immersion

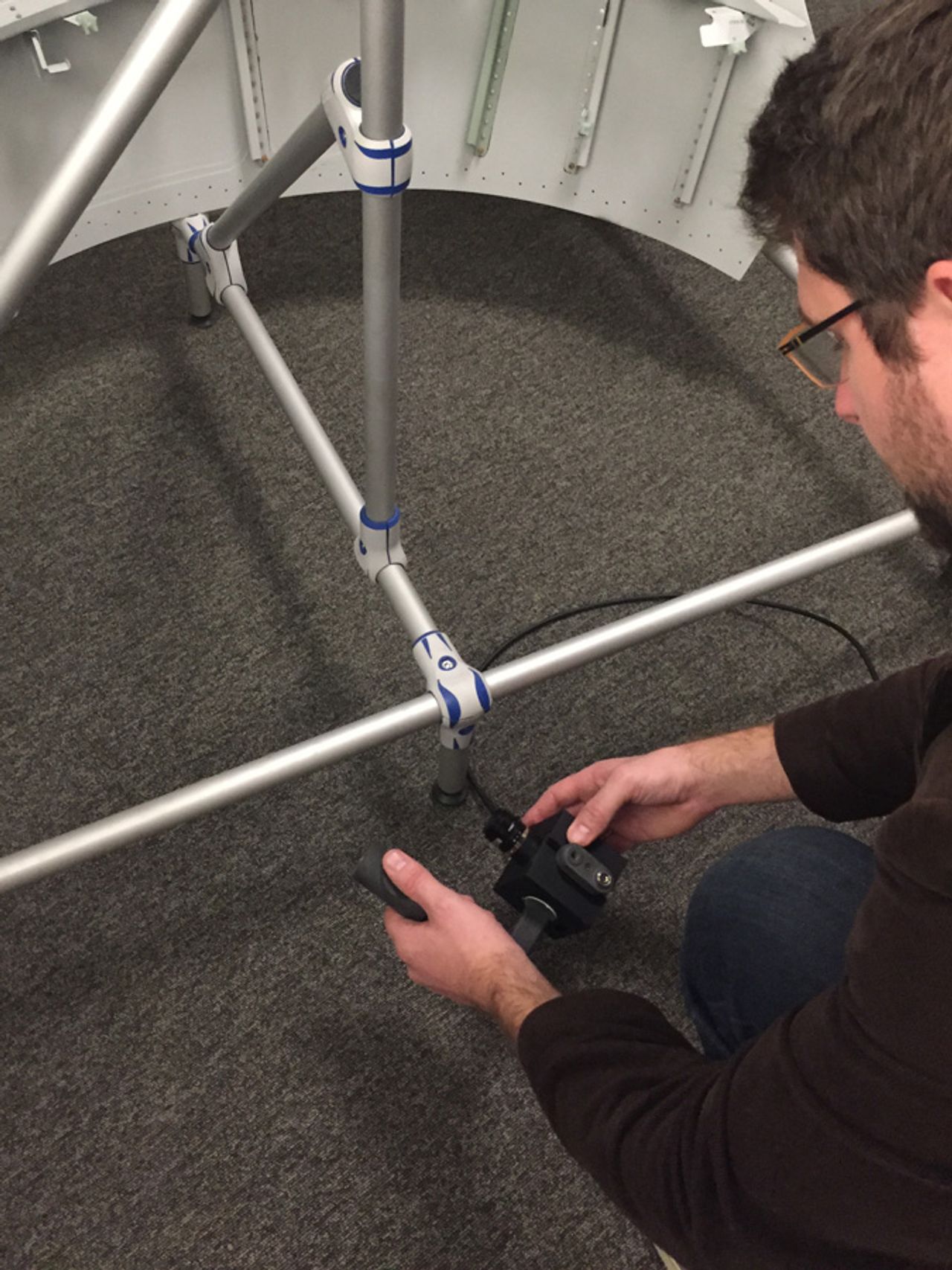

Pour bien comprendre les cas d’usages, nous avons visité 4 sites industriels du secteur aéronautique déjà équipés de caméras WAND. Avec les équipes de production, nous avons identifié 5 cas d’usages et surtout, nous avons mis des mots (et des croquis) sur les points d’améliorations. L’implication des usagers est un point clé dans la réussite d’un projet d’innovation produit.

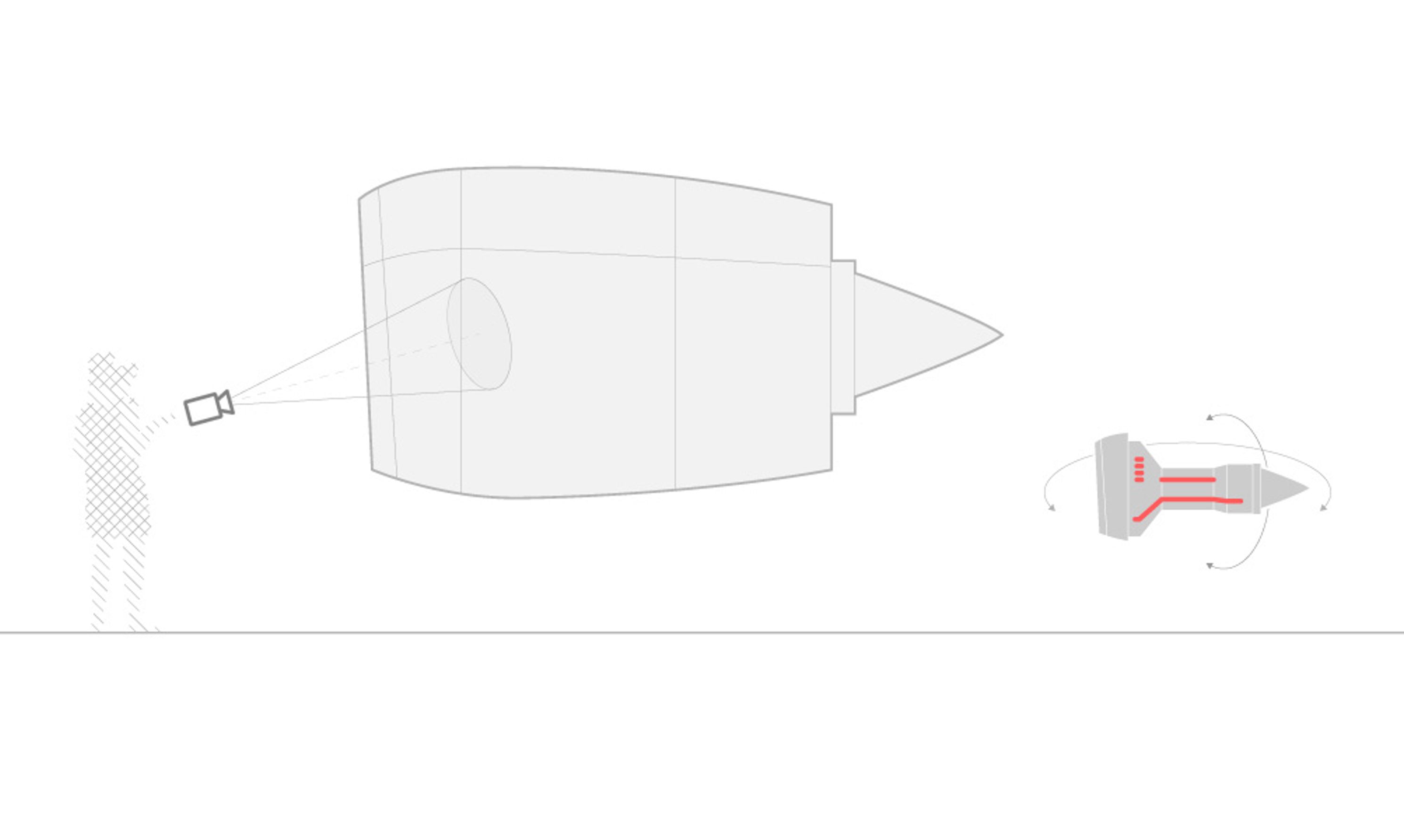

Agence design produit Montpellier schéma d'usage Wand

04.Makestorming et prototypage

"On ne voit pas ce que l'on filme"

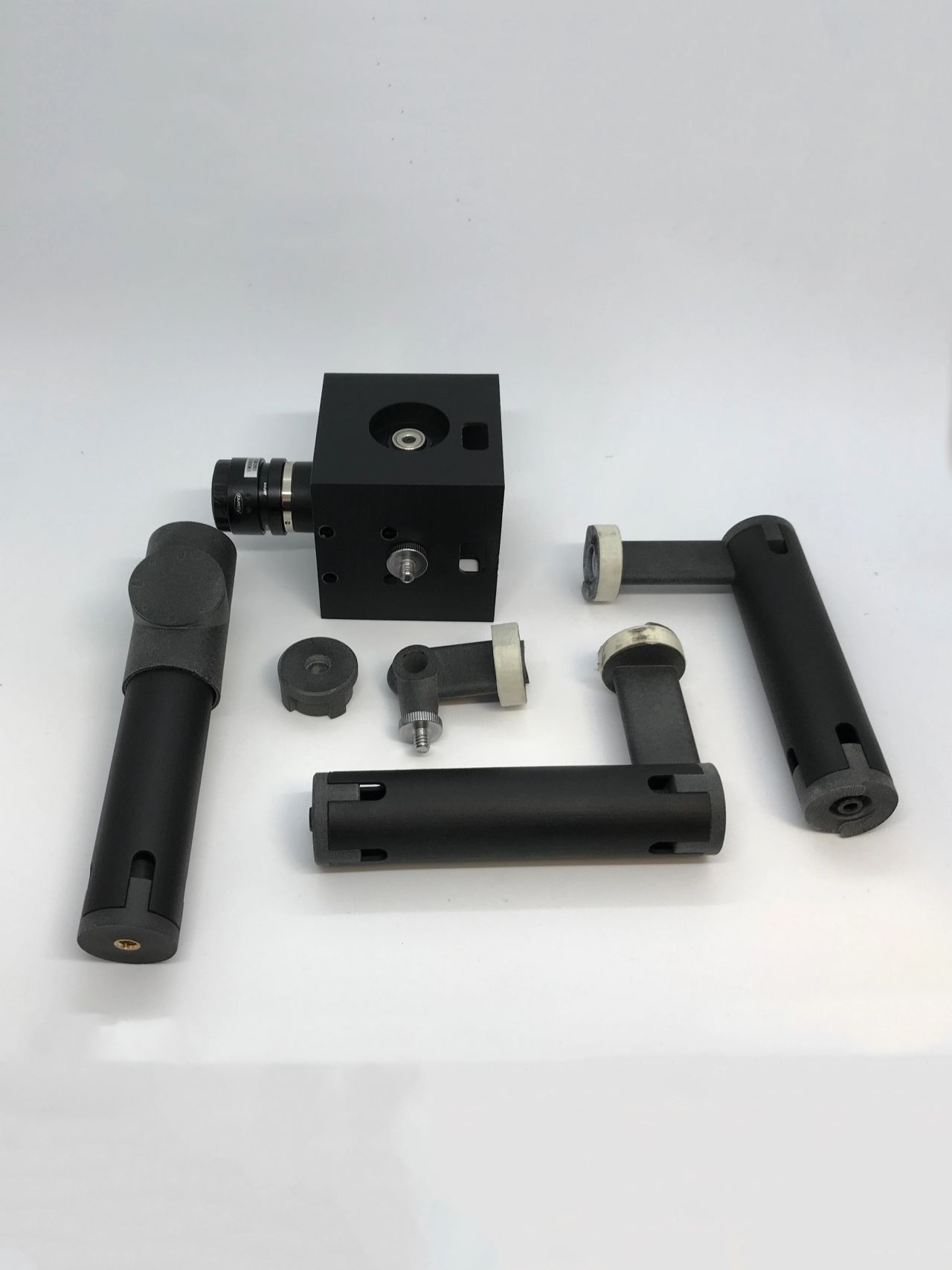

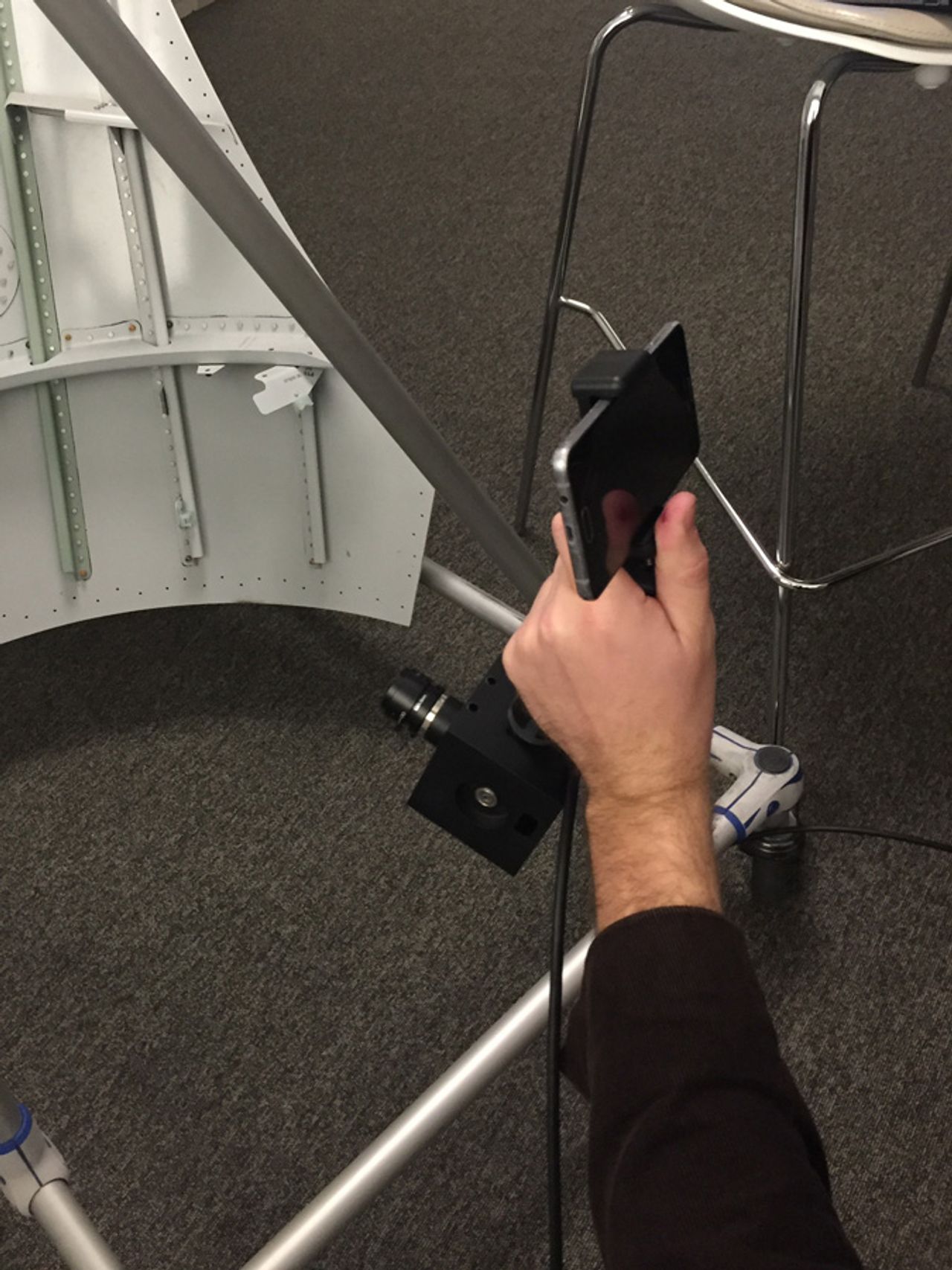

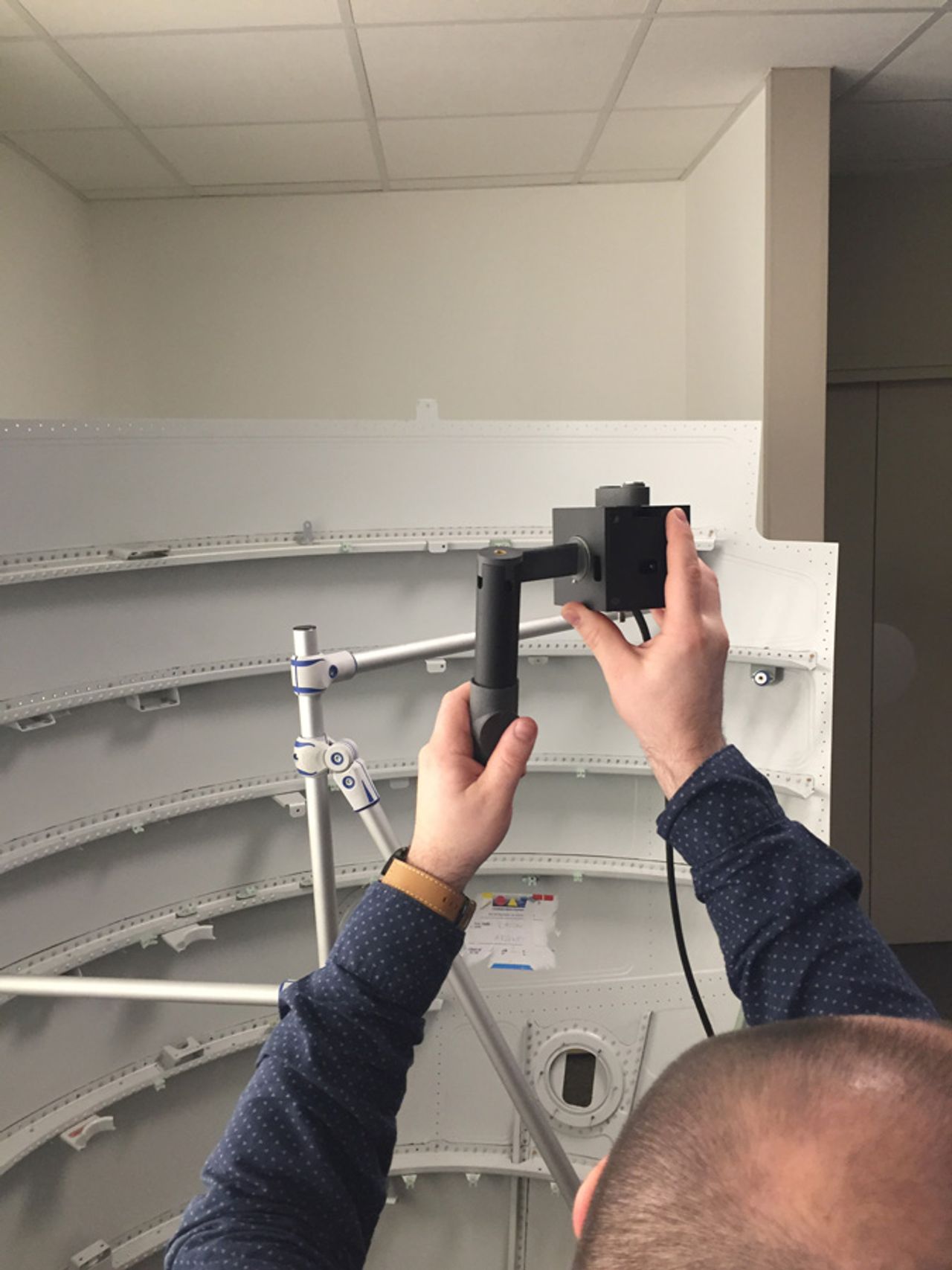

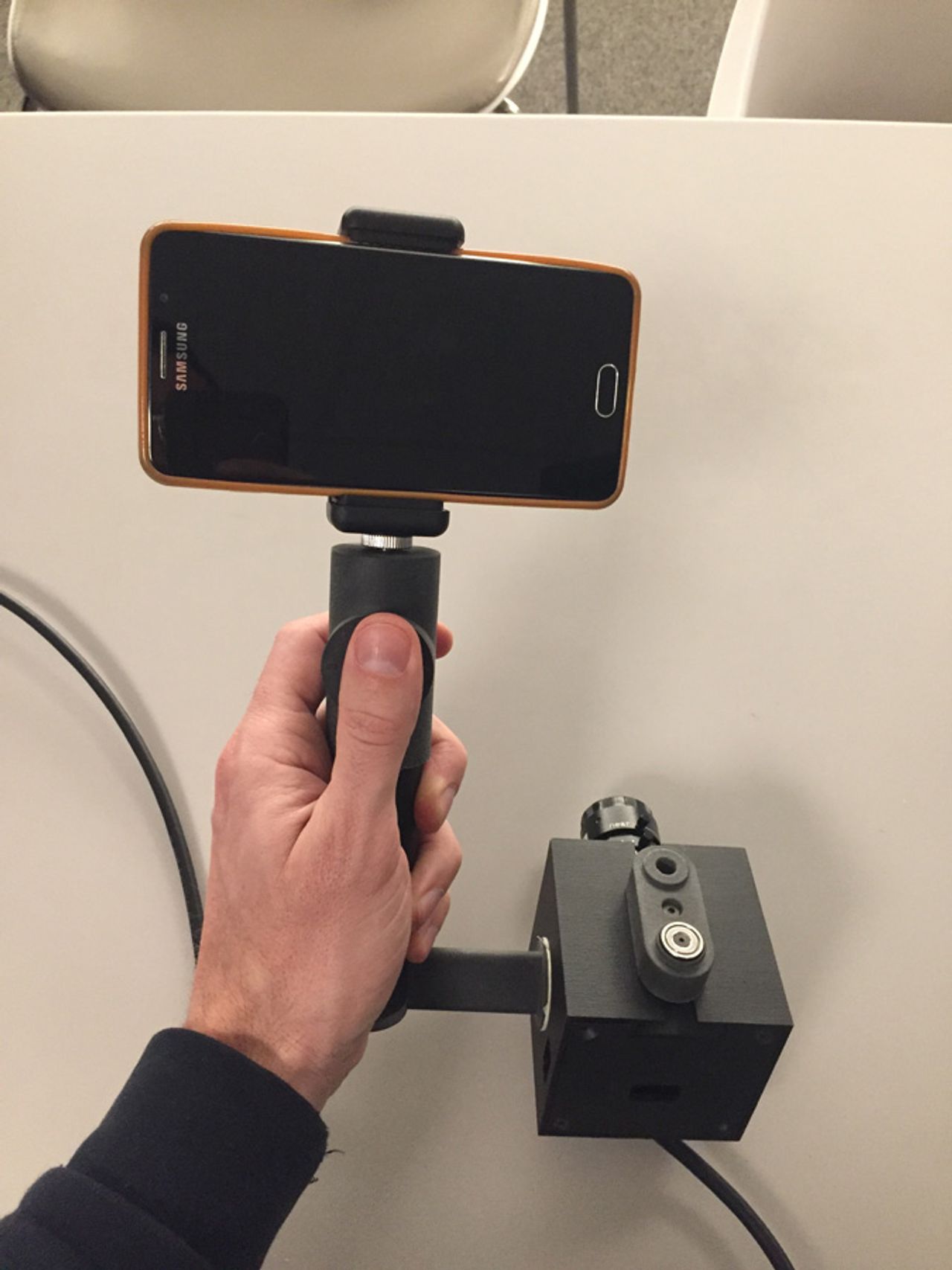

Les idées retenues ont fait l’objet de maquettes rapides en carton, bois, en mousse puis de prototypes en fabrication additive. Prototyper rapidement permet de rendre tangibles les idées pour les confronter directement aux réalités de terrain.

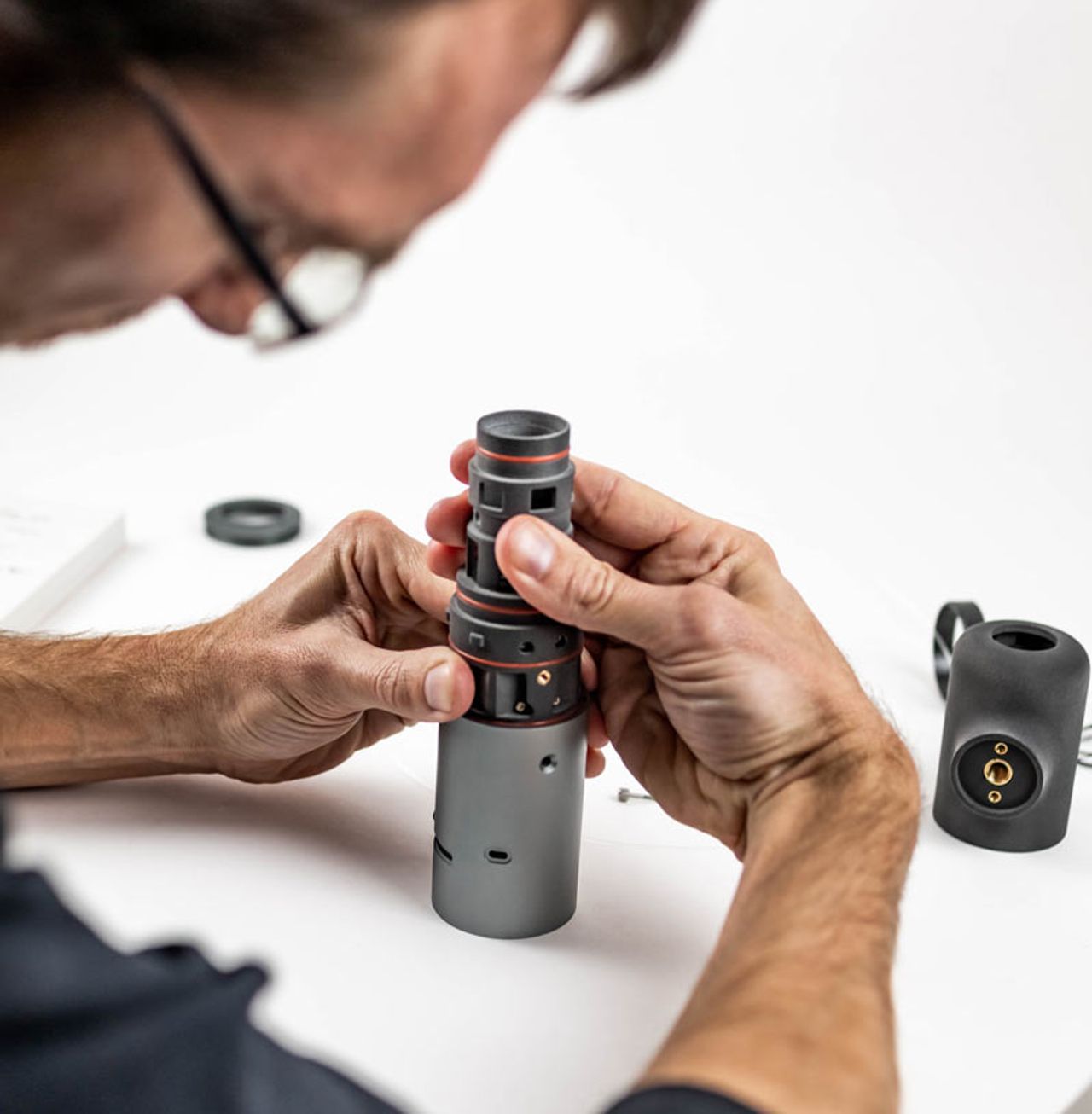

Agence design produit Montpellier workshop et maquettes Wand

7h
70 idées
40 dessins
6 protos « monstres »
1 scénario de gamme

Prototyper ce qui compte

05.
Innovation et développement

Nous avons apporté une vision stratégique du produit. Les principaux process industriels retenus, la fabrication additive et l’usinage, ne nécessitent pas d’outillage. Ils permettent de faire évoluer les versions industrielles. DIOTA peut commercialiser rapidement, compiler les retours clients et planifier des mises à jour produits fréquentes. Cette stratégie industrielle est adaptée à son échelle et à ses volumes de ventes.

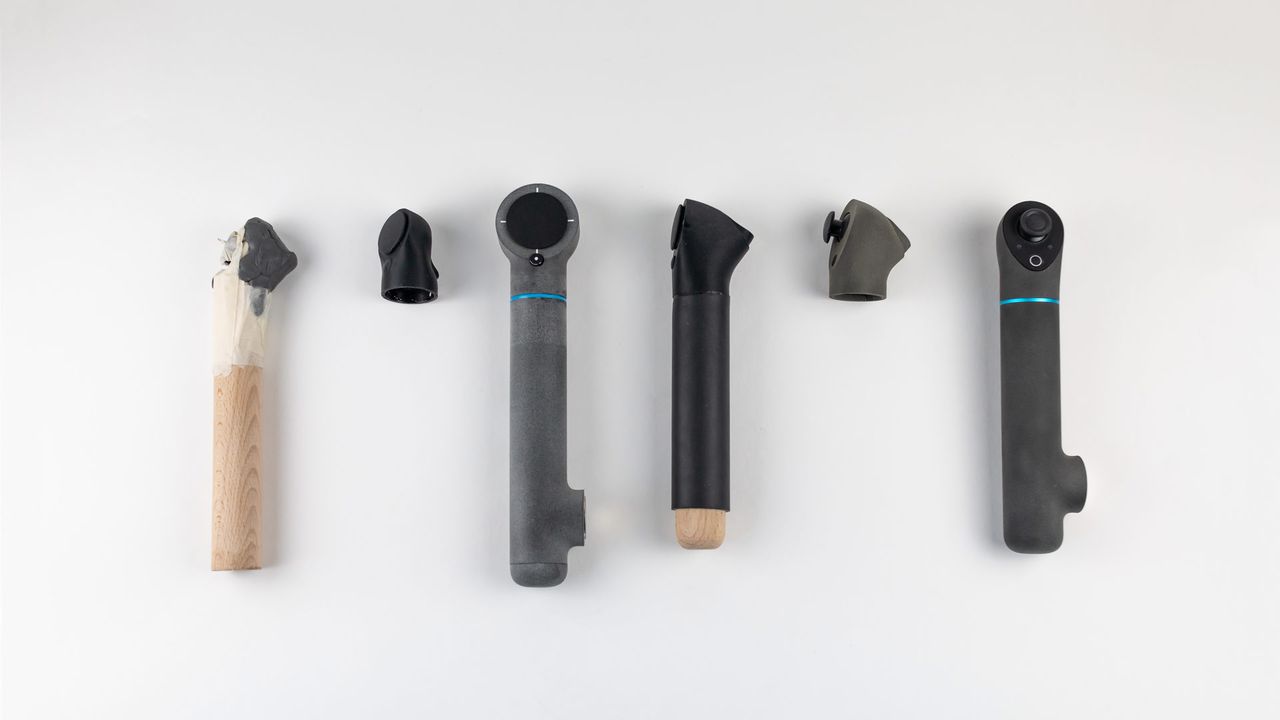

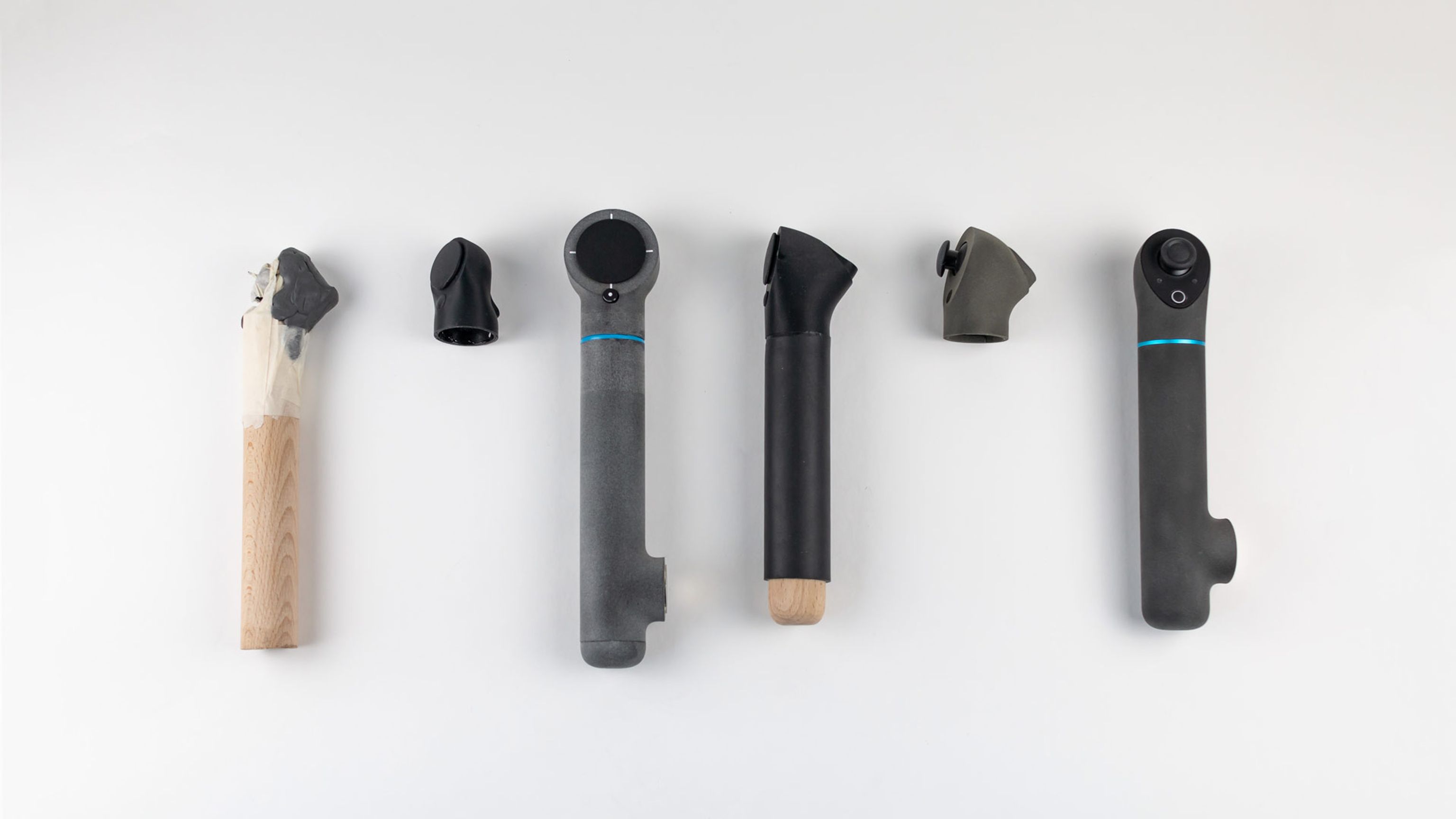

Agence design produit Montpellier prototypes Wand

Design to cost

Obtenir un maximum d’effet avec un minimum de moyens

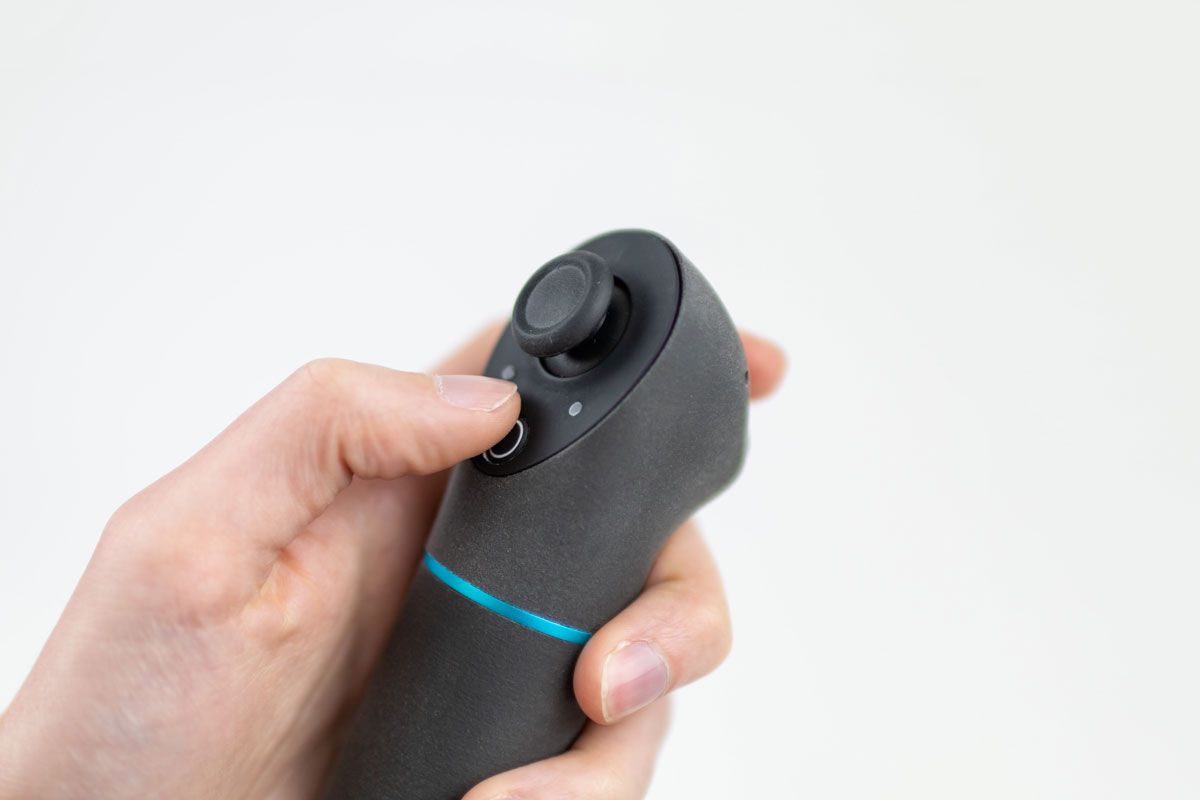

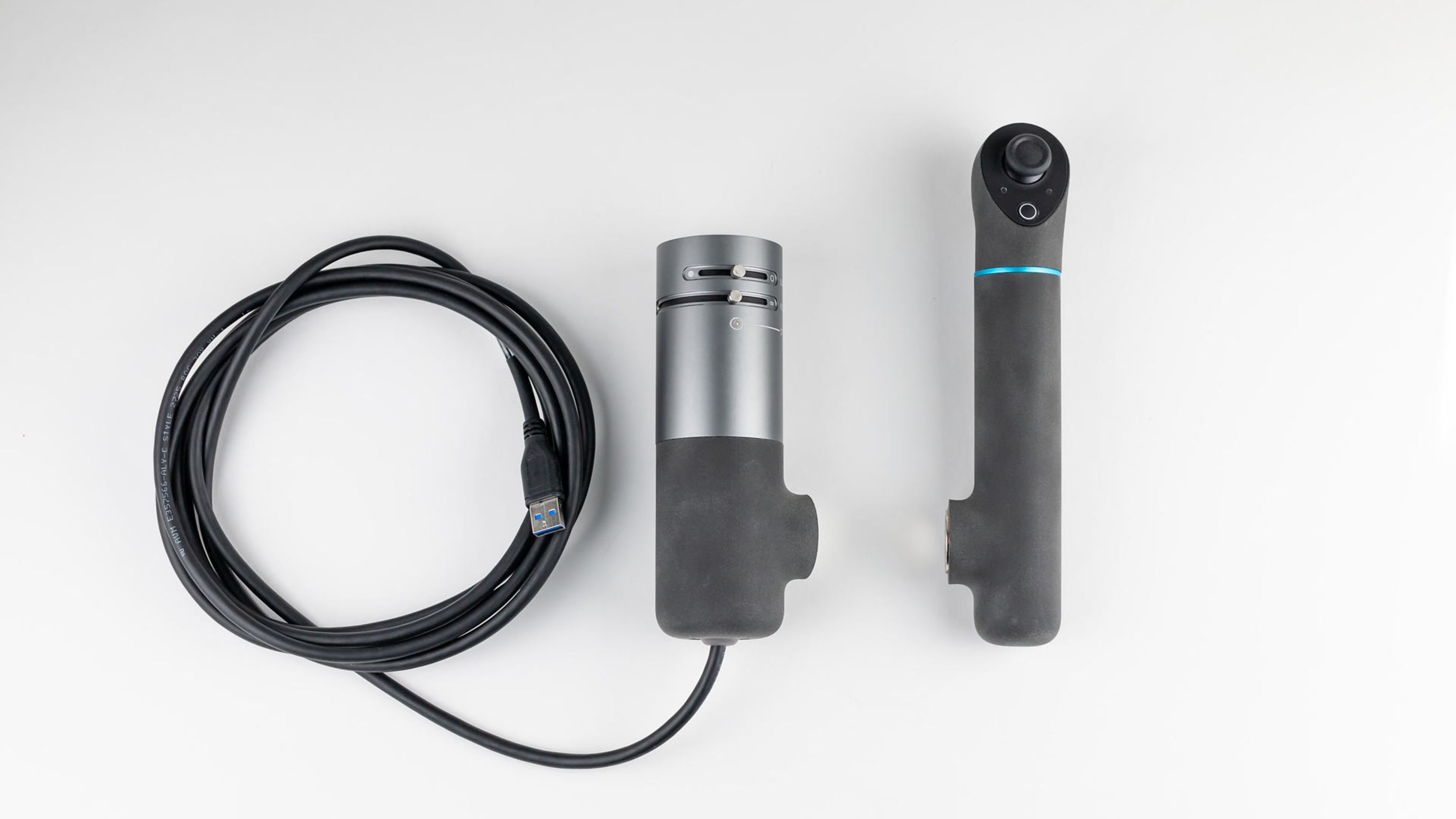

En choisissant de fabriquer avec l’impression 3D, nous avons réussi à agencer tous les composants dans une architecture compacte et avec un minimum de pièces. Cette optimisation a permis de diviser par deux le coût du produit. WAND intègre :

une caméra industrielle
des cinématiques
des fonctions de réglages
un indicateur de charge lumineux
un joystick
une gâchette de commande
une batterie
des connecteurs
etc...

Transmission

ENTREAUTRE a partagé son réseau de sous-traitants fabricants pour faciliter les prises de contact et enclencher la phase d’industrialisation du projet. Notre méthode de travail et la continuité entre design et ingénierie ont permis de passer rapidement des prototypes à une première série. Les premiers produits sont arrivés dans les ateliers et sont déjà utilisés sur les chaînes de production pour vérifier l’assemblage des turbines d’hélicoptères ou le câblage des aéronefs.

Résultat

Nous avons accompagné des spécialistes du numérique vers une logique produit et industrielle. Notre double culture design et ingénierie a permis de livrer un produit emblématique à un coût maîtrisé.
